Este ejemplo le muestra cómo leer la entrada analógica de su dispositivo Controllino a través de la comunicación en serie. Para hacer esto, debe conectar el potenciómetro en una entrada analógica y establecer una comunicación en serie entre su tarjeta de Controllino y su computadora que ejecuta el software Arduino (IDE). ¡INFORMACIÓN IMPORTANTE! Por favor, seleccione la placa de destino adecuada en Herramientas-> Placa-> Controllino MINI / MAXI / MEGA antes de subir a su CONTROLLINO. (Consulte https://github.com/CONTROLLINO-PLC/CONTROLLINO_Library si no ve los CONTROLLINO en el menú IDE de Arduino Herramientas-> Tablero ).
HARDWARE REQUERIDO
- Controllino MINI / MAXI / MEGA
- Potenciómetro de 10k ohmios

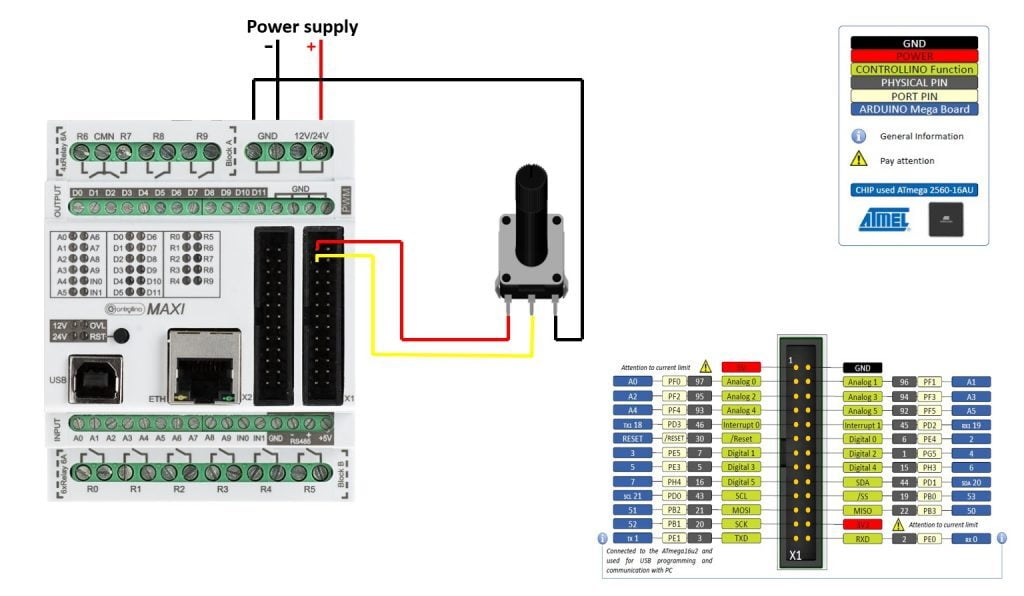

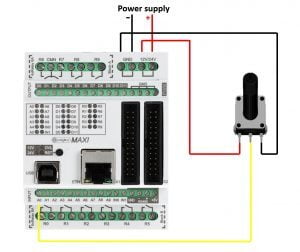

CIRCUITO

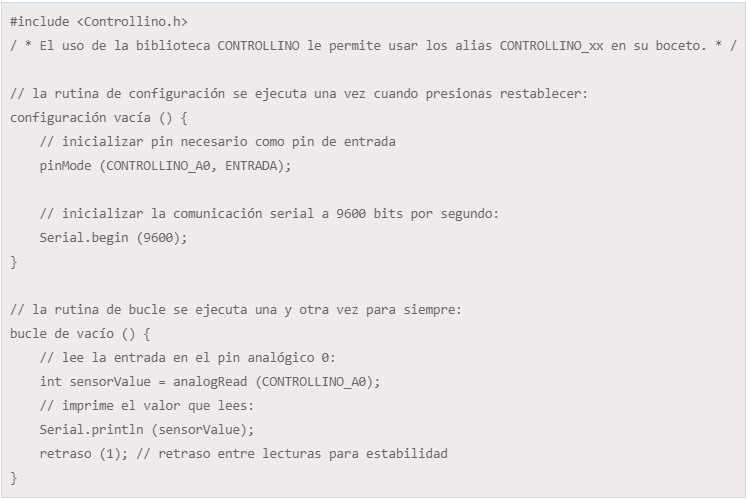

Código
Nota * El encabezado del pin está funcionando en niveles de 5V TTL. Los niveles de tensión superiores a 5,5 V pueden dañar permanentemente el Controllino. También puede visita nuestra tienda virtual de Logicbus.¿Desea agregar un PLC a su proyecto?Ver Soluciones.
